单片晶圆产 3 吨废水：半导体治水，也是造芯底

半导体是科技核心产业，同时也是高耗水、高排污的行业。

据中国电子工程设计院、行业节水数据测算：单片12英寸晶圆，废水产生量约2.5–3.5吨。

这类废水含高氟、高盐、重金属，难降解、治理难度大。

行业数据显示（来源：生态环境部、中国环保产业协会）：

• 半导体含氟废水浓度最高可达 5000mg/L，远超国标 8mg/L

• 2024 年国内半导体废水处理市场规模 72 亿元，年增速 13.6%

• 2025 年行业回用率目标 60%，头部企业已超 85%

面对半导体废水的复杂特性与严苛环保要求，分类收集 + 分质处理 + 资源化回收的精细化工艺，成为行业公认的主流治理路径。

这套工艺的核心逻辑，是针对不同制程、不同污染物浓度的废水进行精准分流，避免废水交叉混合加重处理负荷；再通过分质降解、深度净化针对性去除氟化物、盐分、重金属等污染物；最后将达标废水资源化回收复用，既减少新鲜水耗，又降低排污成本，真正实现“治污+节水”双赢。

恒大兴业硬核破局：定制化方案+进口大牌膜材，护航企业长效达标

恒大兴业聚焦半导体环保治理领域，针对不同企业制程差异、废水特性与治理需求，提供量身定制化废水治理全流程解决方案，已服务多家半导体行业客户，覆盖芯片制造、封装测试等细分场景，积累丰富的项目实践经验。

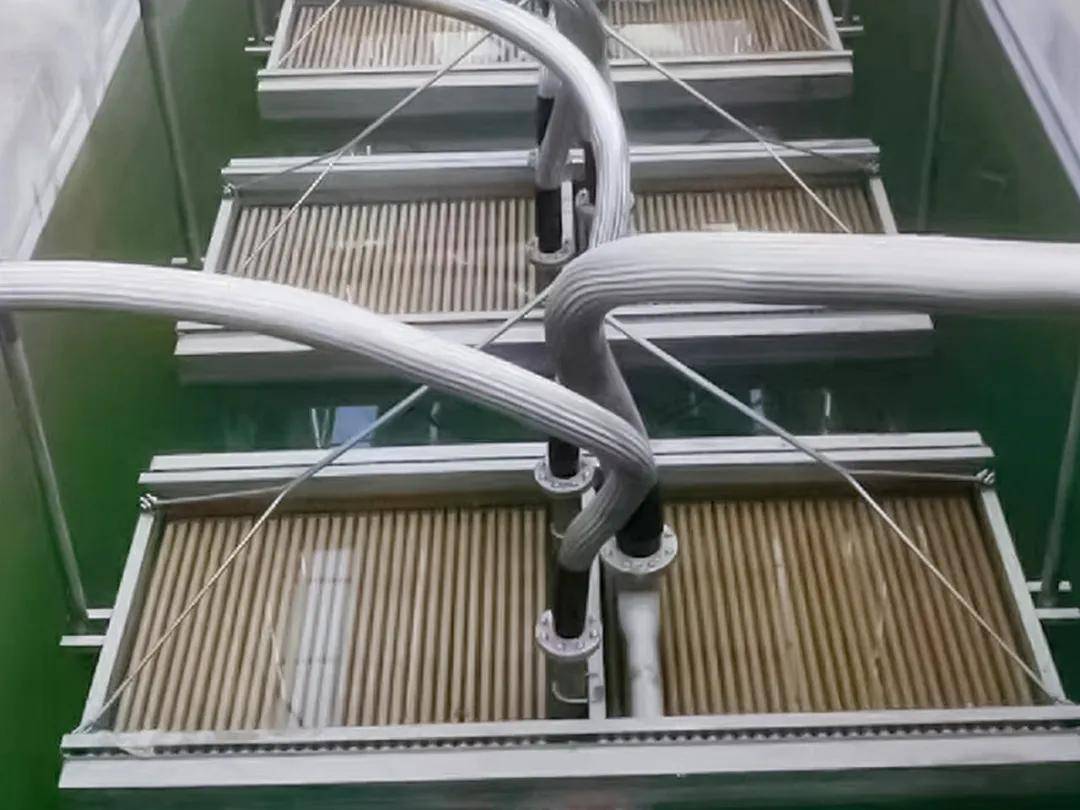

在核心处理环节，恒大兴业选用三菱MBR膜，依托其稳定的分离性能、抗污染能力与适配性，与主流三分工艺结合，有效应对半导体废水复杂处理工况，助力企业实现出水水质长期稳定达标，筑牢环保合规基础。

立足半导体产业发展趋势，恒大兴业将持续以专业技术为支撑，以合规服务为准则，为半导体企业产能提升、绿色转型提供可靠保障，助力产业迈向低碳、高效、可持续的高质量发展之路。
